Flattener – Flächenabwicklung
Flattener ist ein Programm zur Verebnung von sphärisch gekrümmten Flächen sowie exakt abwickelbaren Flächen. Die Beplattung der Aussenhaut von Rundspant- und Knickspantrümpfen, von Decks und Aufbauten kann einzeln oder in Gruppen verarbeitet werden. Flattener basiert auf einem von AeroHydro entwickelten Verfahren (patentiert), das den Verformungsprozess bei der Fertigung der Platten berücksichtigt.
Flattener ermöglicht akkurates Layout und NC-Fertigung von ebenen Platten, die durch ein geeignetes Verfahren (z. B. Pressen, Walzen, Kraftformer, Erhitzen) zu präzise passenden dreidimensional gekrümmten Flächen verformt werden.

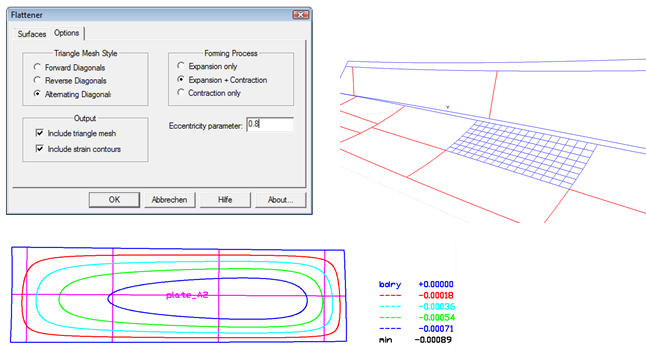

Zunächst werden die Flächen in MultiSurf entworfen, dann kann mit Flattener deren ebener Formumriß bestimmt werden. Die Ausgabe als DXF-Datei enthält für jede Platte:
- Plattenumriß
- Markierungen auf der Platte (Spantkurven, Wasserlinien, Ausschnitte, etc.)
- Kurven gleicher Dehnungswerte
Mit Flattener können auch Triangular Meshes und Composite Surfaces verebnet werden; hierfür wird das alternative Abwicklungsverfahren "TMFlat" (Triangular Mesh Flattening) verwendet.
